Восстановление информации своими руками

формат представления inode

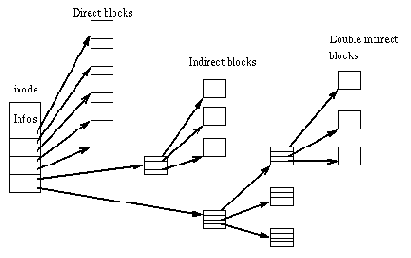

Первые 12 блоков, занимаемых файлов, хранятся непосредственно в самой inod'е в массиве DIRECT BLOCKS (непосредственные блоки, для наглядности выделены полужирным). Каждый элемент массива представляет собой 32-битный номер блока. При среднем значении BLOCK_SIZE в 4 Кбайта, DIRECT BLOCK'и могут адресовать до 4 12 == 48 Байт данных. Если файл превышает этот размер, создаются один или несколько блоков косвенной адресации (INDIRECT BLOCK). Первый блок косвенной адресации (1x INDIRECT BLOCK или просто INDIRECT BLOCK) хранит ссылки на другие непосредственные блоки и может. Адрес этого блока хранится в поле i_indirect_block в inod'e. Как легко посчитать, он адресует порядка BLOCK_SIZE/sizeof(DWORD) * BLOCK_SIZE = 4096/4 *4 Мбайт данных. Если этого вдруг окажется недостаточно, создается дважды косвенный блок (2x INDIRECT BLOCK или DOUBLE INDIRECT BLOCK), хранящий указатели на косвенные блоки, что позволяет адресовать (BLOCK_SIZE/sizeof(DWORD))**2* BLOCK_SIZE =4096/4 ** 4096 == 4 Гбайт данных. Если же этого все равно недостаточно, создается трижды косвенный блок (3x INDIRECT BLOCK или TRIPLE INDIRECT BLOCK), содержащий ссылки на дважды косвенные блоки (на данном рисунке трижды косвенный блок не показан).

Отметим, что по сравнению с NTFS такая схема хранения информации об размещении намного более просто устроена, но в месте с тем и прожорлива. Однако, одна обладает одним несомненным достоинством, которое рвет NTFS как Тузик грелку. Поскольку все ссылки хранятся в неупакованном виде, для каждого блока файла мы может быстро найти соответствующий ему косвенный блок, даже если inod'а полностью разрушена.
